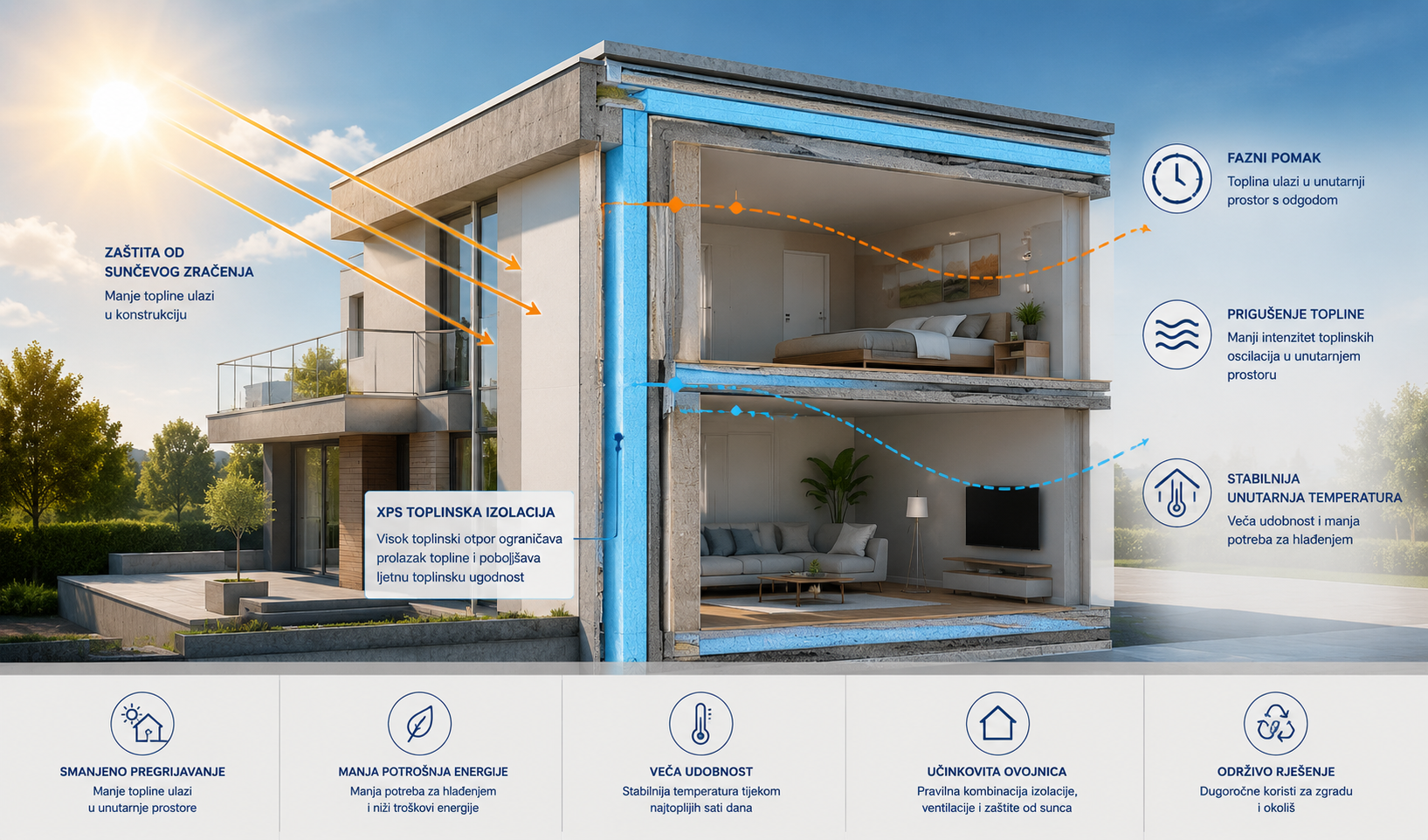

Kako poboljšati ljetnu toplinsku ugodnost zgrada

Fazni pomak i prigušenje toplinskih oscilacija

U suvremenom projektiranju toplinske izolacije ljetna toplinska ugodnost postaje sve važniji aspekt projektiranja ovojnice zgrade.

Ljetna toplinska ugodnost postaje sve važnija

Tijekom razdoblja visokih vanjskih temperatura nije dovoljno ograničiti samo toplinske gubitke zimi. Ovojnicu zgrade potrebno je projektirati tako da učinkovito reagira i na toplinska opterećenja tijekom najtoplijih ljetnih sati. U tom kontekstu posebno su važni parametri kao što su:

fazni pomak;
prigušenje toplinskih oscilacija;
periodična toplinska propusnost;
toplinska inercija ovojnice;
toplinski otpor konstrukcije.

Suprotno pojednostavljenom shvaćanju, dobra ljetna toplinska zaštita ne ovisi isključivo o velikoj masi konstrukcije. I lakše konstrukcije s visokoučinkovitom toplinskom izolacijom mogu postići vrlo dobra svojstva ako su pravilno projektirane i ako se toplinski otpor, zaštita od sunčevog zračenja, ventilacija i raspored slojeva promatraju kao jedinstven sustav.

Što je fazni pomak?

Kada govorimo o ljetnoj toplinskoj ugodnosti, jedan od važnih pojmova je fazni pomak. On opisuje vremenski odmak između promjene toplinskog opterećenja na vanjskoj strani konstrukcije i njezina učinka na unutarnjoj strani. Jednostavnije rečeno, pomaže opisati koliko je vremena potrebno da se učinak vanjskog toplinskog vala prenese kroz slojeve zida ili krova prema unutarnjem prostoru.

Veći fazni pomak može pomaknuti najveće toplinsko opterećenje prema kasnijim satima dana, kada su vanjske temperature često niže i kada se, ovisno o klimatskim uvjetima, višak topline može učinkovitije odvoditi ventilacijom ili sustavima hlađenja. Fazni pomak zato predstavlja jedan od parametara koji se koriste pri analizi dinamičkog ponašanja zidova, krovova i drugih elemenata ovojnice.

Prigušenje: nije važno samo kada toplina stiže

Uz fazni pomak potrebno je razmotriti i prigušenje toplinskih oscilacija. Dobro projektirana konstrukcija ne utječe samo na vrijeme prijenosa toplinskog vala, već može smanjiti i njegov intenzitet prije nego što njegov učinak dosegne unutarnju površinu. To doprinosi stabilnijim unutarnjim temperaturama i može smanjiti potrebu za korištenjem sustava hlađenja tijekom ljeta.

Za ljetnu ugodnost zato su važna dva pitanja:

Kada toplinsko opterećenje dolazi do unutarnjeg prostora?

Koliko je njegov intenzitet do tada smanjen?

Periodična toplinska propusnost Yie

Za opis dinamičkog ponašanja građevinskog elementa koristi se i periodična toplinska propusnost Yie. Za razliku od U-vrijednosti, koja opisuje prolazak topline u stacionarnim uvjetima, periodična toplinska propusnost odnosi se na ponašanje konstrukcije pri periodičnim promjenama temperature. Vrijednost Yie ovisi o cijelom sastavu konstrukcije, a ne samo o jednom izolacijskom materijalu. Na nju utječu svojstva svih slojeva zida ili krova, njihove debljine, toplinska vodljivost, gustoća, specifični toplinski kapacitet i njihov položaj u konstrukciji.

Zbog toga se ljetna toplinska zaštita uvijek mora analizirati na razini kompletnog građevinskog elementa.

Ljetna ugodnost nije samo pitanje mase

Velika toplinska masa može imati važnu ulogu u dinamičkom ponašanju zgrade jer omogućuje akumuliranje i postupno oslobađanje topline. Međutim, sama masa ne jamči automatski dobru ljetnu toplinsku zaštitu.

Na ponašanje ovojnice istodobno utječu:

kvaliteta i debljina toplinske izolacije;
ukupni toplinski otpor konstrukcije;
toplinska svojstva pojedinih slojeva;
sunčevo zračenje;
orijentacija zgrade;
zasjenjenje;
ventilacija;
karakteristike prozora i ostakljenja;
lokalni klimatski uvjeti.

Zbog toga je preciznije govoriti o dinamičkim toplinskim svojstvima ovojnice nego ljetnu ugodnost povezivati samo s toplinskom masom.

XPS toplinska izolacija i ljetna zaštita

X-FOAM® XPS često se promatra prvenstveno kroz njegov doprinos toplinskoj zaštiti tijekom zime. Međutim, toplinski otpor izolacije jednako je važan i tijekom ljeta. Kada je vanjska temperatura viša od unutarnje, toplina prirodno teži prolasku prema hladnijem unutarnjem prostoru. Toplinska izolacija povećava otpor tom prolasku. Zahvaljujući niskoj toplinskoj vodljivosti, X-FOAM® omogućuje postizanje visokog toplinskog otpora te tako doprinosi ograničavanju toplinskog toka kroz ovojnicu zgrade.

Učinak na konačno ljetno ponašanje uvijek ovisi o cijeloj konstrukciji, ali učinkovita izolacija predstavlja jedan od njezinih ključnih elemenata.

Zašto veći toplinski otpor poboljšava ljetnu ugodnost?

Jedan od često zanemarenih aspekata ljetne toplinske zaštite jest odnos između toplinskog otpora i toplinskog toka. Povećanjem toplinskog otpora konstrukcije smanjuje se količina topline koja može prolaziti kroz ovojnicu pri zadanoj temperaturnoj razlici.

To je važno i zimi i ljeti. Tijekom ljeta učinkovit izolacijski sloj pomaže ograničiti prijenos topline iz zagrijanih vanjskih dijelova konstrukcije prema unutrašnjosti. Rezultat može biti manje toplinsko opterećenje unutarnjih prostora, stabilnija unutarnja temperatura i manja potreba za aktivnim hlađenjem. Zbog toga dobra ljetna zaštita ne zahtijeva nužno iznimno teške konstrukcije. Visok toplinski otpor može biti važan dio rješenja i kod lakših sustava.

Krov zahtijeva posebnu pažnju

Krov je tijekom ljeta jedan od dijelova ovojnice koji može biti posebno izložen intenzivnom sunčevom zračenju. Površinska temperatura krova može značajno porasti u odnosu na temperaturu okolnog zraka, zbog čega pravilno projektirana toplinska zaštita ima posebno važnu ulogu. Učinkovita toplinska izolacija ograničava prolazak topline prema unutrašnjosti, dok druge projektantske mjere mogu dodatno smanjiti toplinsko opterećenje konstrukcije.

Ventilacija nadopunjuje toplinsku izolaciju

Toplinska izolacija samo je jedan od elemenata koji određuju ljetno ponašanje zgrade.

Kod odgovarajuće projektiranih sustava ventilirani krovovi i ventilirane fasade mogu pomoći u odvođenju dijela topline nastale djelovanjem sunčevog zračenja prije nego što ona prodre dublje u konstrukciju.

Ventilirani zračni sloj tako djeluje zajedno s toplinskom izolacijom.

Izolacija ograničava toplinski tok kroz konstrukciju, dok ventilacija može pomoći u odvođenju dijela akumulirane topline.

Zaštita od sunčevog zračenja počinje prije izolacije

Za postizanje dobre ljetne ugodnosti posebno je učinkovito ograničiti toplinsko opterećenje prije nego što ono uopće uđe u konstrukciju.

Vanjska sjenila, nadstrešnice, pravilna orijentacija, karakteristike ostakljenja i odgovarajuća obrada vanjskih površina mogu značajno utjecati na količinu sunčeve energije koju zgrada apsorbira.

Iz tog razloga toplinsku izolaciju ne treba promatrati kao samostalno rješenje, već kao dio integrirane strategije ljetne zaštite.

Projektirati cijelu ovojnicu, a ne samo izolaciju

Ne postoji izolacijski materijal koji samostalno može odrediti fazni pomak, prigušenje ili ukupnu ljetnu toplinsku ugodnost zgrade.

Konačni rezultat proizlazi iz međusobnog djelovanja izolacije, toplinske mase, rasporeda slojeva, ventilacije, zaštite od sunčevog zračenja, prozora, orijentacije i lokalne klime.

Kada se ti elementi projektiraju zajedno, moguće je učinkovito ograničiti količinu topline koja prolazi kroz ovojnicu, smanjiti intenzitet toplinskih oscilacija i kontrolirati vrijeme u kojem se njihov učinak pojavljuje u unutarnjem prostoru. Upravo takav integrirani pristup omogućuje projektiranje zgrada koje pružaju veću ljetnu toplinsku ugodnost uz manju potrebu za energijom za hlađenje.
